CYB239防爆壓力變送器采用先進的壓力傳感技術，為危險場所的壓力測量專門設計。在結構上，CYB239采用一體化全不銹鋼結構，激光焊接，安全防爆密閉殼體和高溫防爆電纜，在內部電路上，采用了低電壓、低功耗的電路設計技術，確保產品在危險場合安全可靠運行。同時，CYB239具有寬溫區范圍補償，產品線性好、精度高、溫度影響小、長期穩定性好等特點。CYB239為本質安全型產品，獲得國家防爆質檢機構認證的爆合格證，防爆等級：ExiaIICT5，產品應用于石化、環保、空壓、輕工、機械、冶金等行業。

應用領域

天然氣控制系統、天然氣壓縮機、加氣機；

油井平臺、井口壓力設備、防噴器、管道設備、礦井；

油罐、油品的存儲和運輸監測、石油化工設備、煉油；

氧氣傳輸系統和管道、氫氣設備以及其它有防爆要求的壓力測量環境。

技術參數

測量范圍： -0.1···0～0.01MPa···220MPa；

過載壓力：2倍滿量程壓力；

破壞壓力：3倍標稱壓力；

壓力類型：表壓、密封表壓、負壓、絕壓；

供電電源：9～32VDC；

輸出信號：4～20mA；0～20mA；0～5VDC；0.5～4.5V ；0～10VDC或者數字信號輸出等；

準確度：±0.1%FS；±0.2%FS；±0.5%FS；

重復性：±0.1%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥1KHz；

介質溫度：－40℃～85℃···125℃；

零點溫度漂移：±0.02%FS/℃；

滿度溫度漂移：±0.02%FS/℃；

壓力連接：M16X1.5，M20X1.5，G1/4，G1/2，1/4NPT，1/2NPT等；

介質接觸材質：316L， 1Cr18Ni9Ti；

電氣連接：防爆電纜；

外殼防護：P67。

防爆類型及標志

CYB239防爆壓力變送器本質安全型，防爆標志為ExiaIICT5，經國家指定的防爆質檢機構檢驗后取得防爆合格證。爆炸性環境用防爆電氣設備的類別有Ⅰ類：煤礦井下用電氣設備；Ⅱ類：除煤礦外的其它工廠用電氣設備，CYB239屬于Ⅱ類電氣設備。

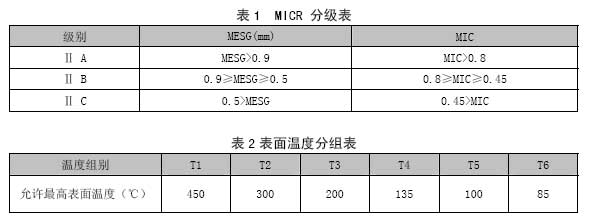

Ⅱ類電氣設備按其適用于爆炸性氣體混合物最大試驗安全間隙MESG(對于隔爆型)和最小點燃電流MIC的比值（對于本質安全型）分為A,B,C三級（見表1），并按其最高表面溫度分為T1～T6組（見表2）

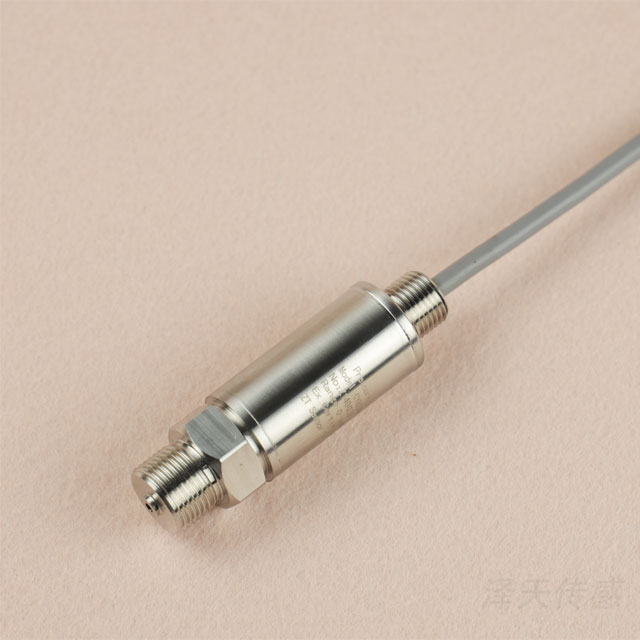

典型外形結構

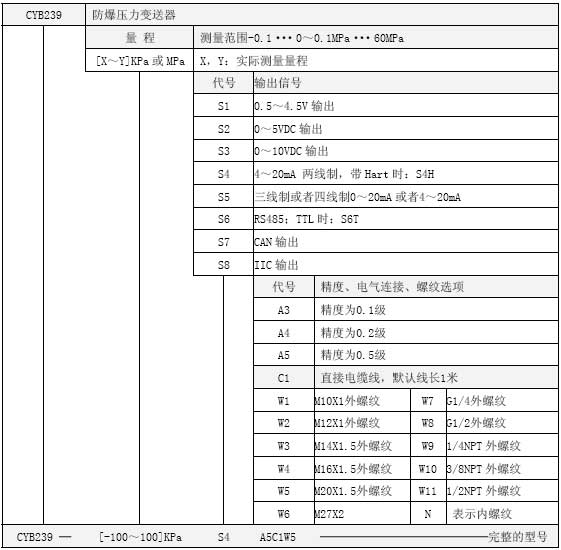

選型指南

注：

1、選型表中默認的供電電壓為24VDC，介質溫度為常溫，壓力類型為表壓；

2、本產品可提供定制，特殊輸出信號、精度等級、供電電壓、螺紋規格、電氣連接、介質溫度、顯示、壓力類型、介質接觸材質、防護等級請明確說明或聯系澤天傳感

相關資料

1、 CYB239防爆壓力變送器外形尺寸CAD圖 請點擊下載。
