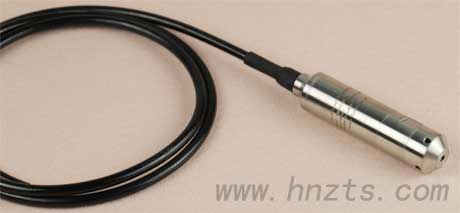

投入式液位變送器一般由測試探頭、信號電纜、接線盒以及安裝配件組成。采用靜壓原理的投入式液位變送器探頭一般通過壓力傳感器把與液位深度成線性比例的液體靜壓力準確測量出來，經過專用信號調理電路轉換成標準信號輸出，從而建立起輸出信號與液體深度的線性關系，實現對液體深度的準確測量。由于采用了高性能壓力傳感器、專用信號處理電路和全密封潛入式設計，使投入式液位變送器具有測量精度好、可靠性高，長期穩定性優良的特點。在城市供水、水文勘探等領域得到廣泛的應用。

一、投入式液位變送器的安裝

安裝地點的選擇：首先，選擇易于操作、維護的地方進行安裝；應盡量遠離振動源安裝；應盡量遠離熱源的地方。對于沒有配置接線盒的投入式液位變送器，因?yàn)槌鼍€電纜里面含有導氣孔，該導氣孔一般不能堵塞，該導氣管的作用是用來與當?shù)氐拇髿膺B通，消除由于不同地方大氣壓的不同對測試精度的影響。自己接線的時候注意把防水措施做好，防止液體從該孔進入變送器導致變送器損壞。

采用常規壓力變送器檢安裝在水箱的底部，存在一個問題，當水箱上面有水流下來時，會使下面的壓力波動比較大，這到時測量不穩定。因此，液位變送器應盡量安裝在靜止測量液體處，通常安裝在內徑大于Φ30mm的垂直管道中，在管道的不同高度打若干小孔，以便水通暢進入管內，液位變送器安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。

具體安裝示意圖參照文章：《投入式液位變送器液位測量安裝示意圖》。

二、運行與維護注意事項

1、投入式液位變送器是不可拆卸的高精度測量儀表，用戶不需要對傳感器進行任何調整即可運行。在運行前，務請嚴格檢查電氣連接是否正確。

2、變送器接通電源即可工作，但預熱3到5分鐘后的輸出信號較穩定可靠。

3、不能帶電進行電氣接線，接線完畢后要檢查無誤后方可通電，特別注意供電電壓是否滿足壓力傳感器的技術指標。

4、投入式液位變送器精度要求較高時一定要按國家或行業相關規程定期校準。

5、應經常檢查液位傳感器頭部頂蓋部分是否已經堵塞，經常清理，防止泥沙滲入傳感器基座引壓部分；并請用汽油清洗，禁止用尖硬物體捅引壓孔；安裝時不要用指甲或者硬的尖銳的東西去觸碰傳感器頭部的膜片。

6、經常檢查液位傳感器電纜是否破裂或有劃痕，防止意外發生。

7、產品安裝在多雷雨地區時，建議用戶加裝防雷擊保護裝置，并確保產品及電源可靠接地。

8、搬運與安裝變送器時應小心謹慎，避免元器件受沖擊而損壞，影響電路的性能。

9、投入式液位變送器需貯存在溫度-25℃～55℃、相對濕度≤85%的環境。

10、投入式液位變送器在正常工作條件下使用，才能保證它的穩定性。正常工作條件一般包括以下幾點：1）、最高工作電壓不允許超過液位傳感器數據手冊規定的額定值；2）、工作液位不能高于過載量程液位的2倍，以免造成不可維護性損壞；3）、工作溫度范圍不允許超過規定的工作溫度范圍。

11、更多產品技術信息請參考相應產品的數據手冊或咨詢澤天公司技術人員。
